vue进阶6-diff算法

数据发生变化时，vue是怎么更新节点的

我们先根据真实DOM生成一颗virtual DOM，当virtual DOM某个节点的数据改变后会生成一个新的Vnode，然后Vnode和oldVnode作对比，发现有不一样的地方就直接修改在真实的DOM上，然后使oldVnode的值为Vnode。
diff的过程就是调用名为patch的函数，比较新旧节点，一边比较一边给真实的DOM打补丁。

分析Vue中 diff算法与虚拟dom

vue中diff核心策略

平级比较，不考虑跨级比较节点的情况，内部采用深度优先递归 + 双指针(两端对比)策略进行比较
Vue2的核心Diff算法采用了双端比较的算法，同时从新旧children的两端开始进行比较，借助key值找到可复用的节点，再进行相关操作，
展开来说

(观察主流的虚拟 DOM 库（snabbdom、virtual-dom），通常都有一个 h 函数，也就是 React 中的 React.createElement，以及 Vue 中的 render 方法中的 createElement，另外 React 是通过 babel 将 jsx 转换为 h 函数渲染的形式，而 Vue 是使用 vue-loader 将模版转为 h 函数渲染的形式（也可以通过 babel-plugin-transform-vue-jsx 插件在 vue 中使用 jsx，本质还是转换为 h 函数渲染形式）。)

可以看到，最终 HTML 代码会被转译成 h 函数的渲染形式。h 函数接受是三个参数，分别代表是 DOM 元素的标签名、属性、子节点，最终返回一个虚拟 DOM 的对象。

function h(tag, props, ...children) {
  return {
    tag,
    props: props || {},
    children: children.flat()
  }
}

从 h 函数说起

vm.update

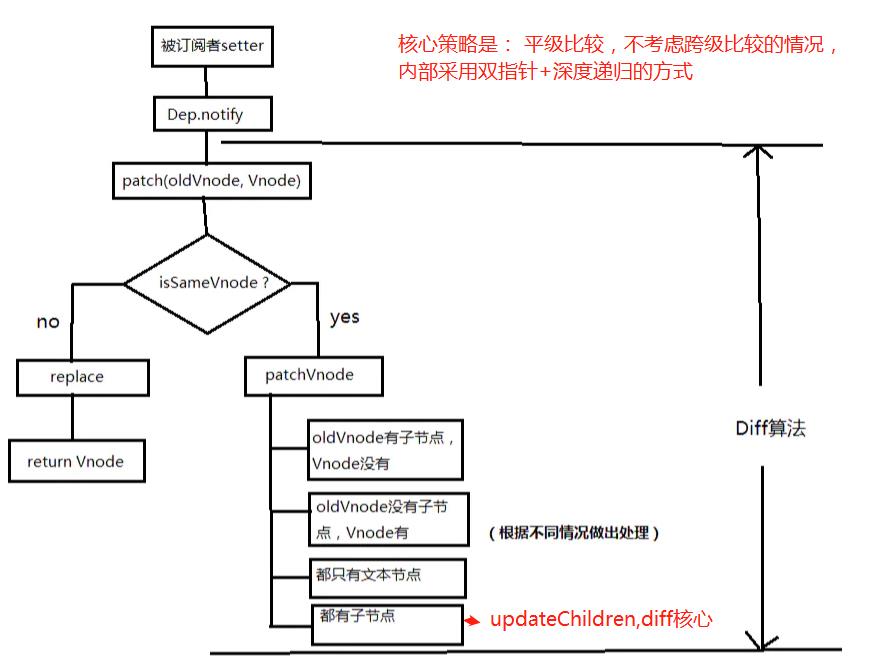

当数据发生改变时，set方法会让调用Dep.notify通知所有订阅者Watcher，订阅者就会调用patch给真实的DOM打补丁，更新相应的视图。

patch函数接收两个参数oldVnode和Vnode分别代表新的节点和之前的旧节点

• 判断两节点是否值得比较(基本属性是否相同，sameVnode)，值得比较则执行patchVnode；
• 不值得比较则创建新节点Vnode替换oldVnode；

patchVnode：当我们确定两个节点值得比较之后我们会对两个节点指定patchVnode方法；

• 找到对应的真实dom，称为el；
• 判断Vnode和oldVnode是否指向同一个对象，如果是，那么直接return；
• 如果他们都有文本节点并且不相等，那么将el的文本节点设置为Vnode的文本节点；
• 如果oldVnode有子节点而Vnode没有，则删除el的子节点；
• 如果oldVnode没有子节点而Vnode有，则将Vnode的子节点真实化之后添加到el；
• 如果两者都有子节点且不相同，则执行updateChildren函数比较子节点，这一步很重要

updateChildren函数

现在分别对oldS、oldE、S、E两两做sameVnode比较，有四种比较方式，当其中两个能匹配上那么真实dom中的相应节点会移到Vnode相应的位置

• 如果是oldS和E匹配上了，那么真实dom中的第一个节点会移到最后
• 如果是oldE和S匹配上了，那么真实dom中的最后一个节点会移到最前，匹配上的两个指针向中间移动
• 如果四种匹配没有一对是成功的，分为两种情况
  • 如果新旧子节点都存在key，那么会根据oldChild的key生成一张hash表，用S的key与hash表做匹配，匹配成功就判断S和匹配节点是否为sameNode，如果是，就在真实dom中将成功的节点移到最前面，否则，将S生成对应的节点插入到dom中对应的oldS位置，S指针向中间移动，被匹配old中的节点置为null。
  • 如果没有key,则直接将S生成新的节点插入真实DOM（ps：这下可以解释为什么v-for的时候需要设置key了，如果没有key那么就只会做四种匹配，就算指针中间有可复用的节点都不能被复用了,没做到）

vue中 diff算法是如何比对新旧虚拟dom树节点的

• 判断Vnode和oldVnode是否指向同一个对象，如果是，那么直接return
• 进行文本节点的判断，若 oldVnode.text !== vnode.text，那么就会直接进行文本节点的替换；
• 在vnode没有文本节点的情况下，进入子节点的 diff；
• 当 oldCh 和 ch 都存在且不相同的情况下，调用updateChildren对子节点进行 diff；
• 若 oldCh不存在，ch 存在，首先清空 oldVnode 的文本节点，同时调用 addVnodes 方法将 ch 添加到elm真实 dom 节点当中；
• 若 oldCh存在，ch不存在，则删除 elm 真实节点下的 oldCh 子节点；
• 若 oldVnode 有文本节点，而 vnode 没有，那么就清空这个文本节点。

Vue中的diff算法

看源码之前，先把俩个常用的工具函数贴一下

function isUndef(v) {
  return v === undefined || v === null
}
function isDef(v) {
  return v !== undefined && v !== null
}

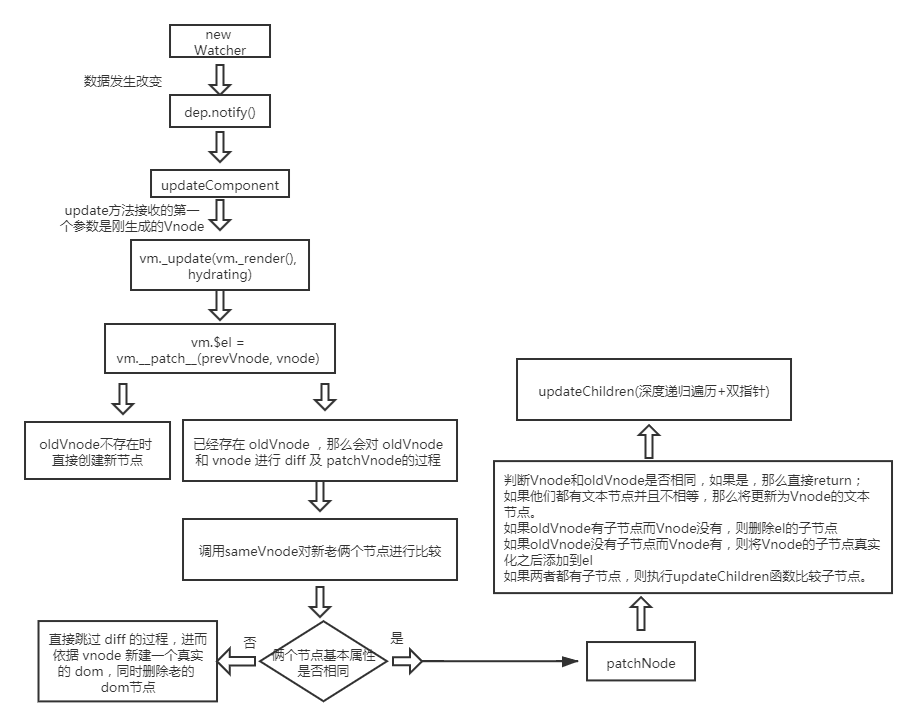

Vue.js 源码的 diff 调用逻辑

每个组件实例都会有相应的Watcher实,渲染组件的过程，会把属性记录为依赖，当我们操作数据的时候，依赖项的setter会被调用，从而通知Watcher重新计算，从而使得相关的组件得以更新。
完成视图的更新工作事实上就是调用了vm._update方法，这个方法接收的第一个参数是刚生成的Vnode，调用的vm._update方法定义在 src/core/instance/lifecycle.js中。

Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
  const vm: Component = this
  const prevEl = vm.$el
  const prevVnode = vm._vnode
  vm._vnode = vnode
  if (!prevVnode) {
    // initial render 没有父节点 vm.$el真实的dom节点
    vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
  } else {
    // updates 更新的时候走这里 老 新节点进行diff
    vm.$el = vm.__patch__(prevVnode, vnode)
  }
  if (prevEl) {
    prevEl.__vue__ = null
  }
  if (vm.$el) {
    vm.$el.__vue__ = vm
  }
  // if parent is an HOC, update its $el as well
  if (vm.$vnode && vm.$parent && vm.$vnode === vm.$parent._vnode) {
    vm.$parent.$el = vm.$el
  }
}

在这个方法当中最为关键的就是 vm.patch 方法，这也是整个 virtual-dom 当中最为核心的方法，主要完成了prevVnode 和 vnode 的 diff 过程并根据需要操作的 vdom 节点打 patch，最后生成新的真实 dom 节点并完成视图的更新工作。

接下来，让我们看下 vm.patch 的逻辑过程， vm.patch 方法定义在 src/core/vdom/patch.js 中。

function patch (oldVnode, vnode, hydrating, removeOnly) {
    ...
    if (isUndef(oldVnode)) {
      // 创建一个新节点 create new root element
      isInitialPatch = true
      createElm(vnode, insertedVnodeQueue)
    } else {
      // 对oldVnode和vnode进行diff，并对oldVnode打patch
      const isRealElement = isDef(oldVnode.nodeType)
      if (!isRealElement && sameVnode(oldVnode, vnode)) {
        // patch existing root node
        patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
      } else {
        // 如果新旧来个节点局部属性不一致则跳过diff 直接新建一个vNode
        createElm(
          vnode,
          insertedVnodeQueue,
          oldElm._leaveCb ? null : parentElm,
          nodeOps.nextSibling(oldElm)
        )
      }
  }

在 patch 方法中，我们看到会分为两种情况，
一种是当 oldVnode 不存在时，会创建新的节点
另一种则是已经存在 oldVnode ，那么会对 oldVnode 和 vnode 进行 diff 及 patch 的过程

其中 patch 过程中会调用 sameVnode 方法来对对传入的2个 vnode 进行基本属性的比较，只有当基本属性相同的情况下才认为新旧俩个vnode 只是局部发生了更新，然后才会对这新旧俩个 vnode 进行 diff
如果俩个vnode 的基本属性存在不一致的情况，那么就会直接跳过 diff 的过程，进而依据 vnode 新建一个真实的 dom，同时删除老的 dom 节点。

patchVnode和patch区别
pacth调用patchVnode，如果存在老节点 才会执行该方法，颗粒度更细

// 比较基本属性如tagName data属性等
function sameVnode (a, b) {
  return (
    a.key === b.key && (
      (
        a.tag === b.tag &&
        a.isComment === b.isComment &&
        isDef(a.data) === isDef(b.data) &&
        sameInputType(a, b)
      )
    )
  )
}

diff 过程中主要是通过调用 patchVnode 方法进行的:

function patchVnode (
  oldVnode,
  vnode
) {
  if (oldVnode === vnode) {
    return
  }
  const oldCh = oldVnode.children
  const ch = vnode.children
  // 如果vnode没有文本节点
  if (isUndef(vnode.text)) {
    // 如果oldVnode的children属性存在且vnode的children属性也存在
    if (isDef(oldCh) && isDef(ch)) {
      // 新老  子节点不一样 整个diff的核心
      if (oldCh !== ch) {
        // updateChildren，对子节点进行diff
        updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
      }
    } else if (isDef(ch)) {
      if (process.env.NODE_ENV !== 'production') {
        checkDuplicateKeys(ch)
      }
       // 如果oldVnode的text存在，那么首先清空text的内容,然后将vnode的children添加进去
      if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
      addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
    } else if (isDef(oldCh)) {
      // 删除elm下的oldchildren
      removeVnodes(oldCh, 0, oldCh.length - 1)
    } else if (isDef(oldVnode.text)) {
      // oldVnode有子节点，而vnode没有，那么就清空这个节点
      nodeOps.setTextContent(elm, '')
    }
  } else if (oldVnode.text !== vnode.text) {
    // 新老节点不一样 直接进行文本节点的替换
    nodeOps.setTextContent(elm, vnode.text)
  }
}

以上代码得知
diff 过程中又分了好几种情况，oldCh 为 oldVnode的子节点，ch 为 Vnode 的子节点：

• 判断oldVnode和Vnode是否相同，相同直接退出
• 如果他们都有文本节点并且不相等，那么将更新为Vnode的文本节点
• 在 vnode 没有文本节点的情况下，进入子节点的 diff；
• 当 oldCh 和 ch 都存在且不相同的情况下，调用 updateChildren 对子节点进行 diff；
• 若 oldCh 不存在，ch 存在，首先清空 oldVnode 的文本节点，同时调用 addVnodes 方法将 ch 添加到elm真实dom节点当中；
• 若 oldCh 存在，ch 不存在，则删除 elm 真实节点下的 oldCh 子节点；
• 若 oldVnode 有文本节点，而 vnode 没有，那么就清空这个文本节点

子节点 diff 流程分析

这里着重分析下 updateChildren方法，它也是整个 diff 过程中最重要的环节，以下为 Vue.js 的源码过程，为了更形象理解 diff 过程，我们给出相关的示意图来讲解。

function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
   // 为oldCh和newCh分别建立索引，为之后遍历的依据
   let oldStartIdx = 0
   let newStartIdx = 0
   let oldEndIdx = oldCh.length - 1
   let oldStartVnode = oldCh[0]
   let oldEndVnode = oldCh[oldEndIdx]
   let newEndIdx = newCh.length - 1
   let newStartVnode = newCh[0]
   let newEndVnode = newCh[newEndIdx]
   let oldKeyToIdx, idxInOld, vnodeToMove, refElm
   while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
     if (isUndef(oldStartVnode)) {
       oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
     } else if (isUndef(oldEndVnode)) {
       oldEndVnode = oldCh[--oldEndIdx]
     } else if (sameVnode(oldStartVnode, newStartVnode)) {
       patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
       oldStartVnode = oldCh[++oldStartIdx]
       newStartVnode = newCh[++newStartIdx]
     } else if (sameVnode(oldEndVnode, newEndVnode)) {
       patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
       oldEndVnode = oldCh[--oldEndIdx]
       newEndVnode = newCh[--newEndIdx]
     } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
       patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
       canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
       oldStartVnode = oldCh[++oldStartIdx]
       newEndVnode = newCh[--newEndIdx]
     } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
       patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
       canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
       oldEndVnode = oldCh[--oldEndIdx]
       newStartVnode = newCh[++newStartIdx]
     } else {
       if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
       idxInOld = isDef(newStartVnode.key)
         ? oldKeyToIdx[newStartVnode.key]
         : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
       if (isUndef(idxInOld)) { // New element
         // 在老的节点找key 找不到就新加子节点
         createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
       } else {
         vnodeToMove = oldCh[idxInOld]
         if (sameVnode(vnodeToMove, newStartVnode)) {
           patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
           oldCh[idxInOld] = undefined
           canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
         } else {
           // same key but different element. treat as new element
           createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
         }
       }
       newStartVnode = newCh[++newStartIdx]
     }
   }
   if (oldStartIdx > oldEndIdx) {
     refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
     addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
   } else if (newStartIdx > newEndIdx) {
     removeVnodes(oldCh, oldStartIdx, oldEndIdx)
   }
 }

updateChildren函数主要做了一下工作

• 将Vnode的子节点Vch和oldVnode的子节点oldCh 开始和结束提取出来

  let oldEndIdx = oldCh.length - 1
  let oldStartVnode = oldCh[0] // 老的子节点 开始
  let oldEndVnode = oldCh[oldEndIdx] // 老的子节点 结束
  let newEndIdx = newCh.length - 1
  let newStartVnode = newCh[0] // 新的子节点 开始
  let newEndVnode = newCh[newEndIdx] // 新的子节点 开始

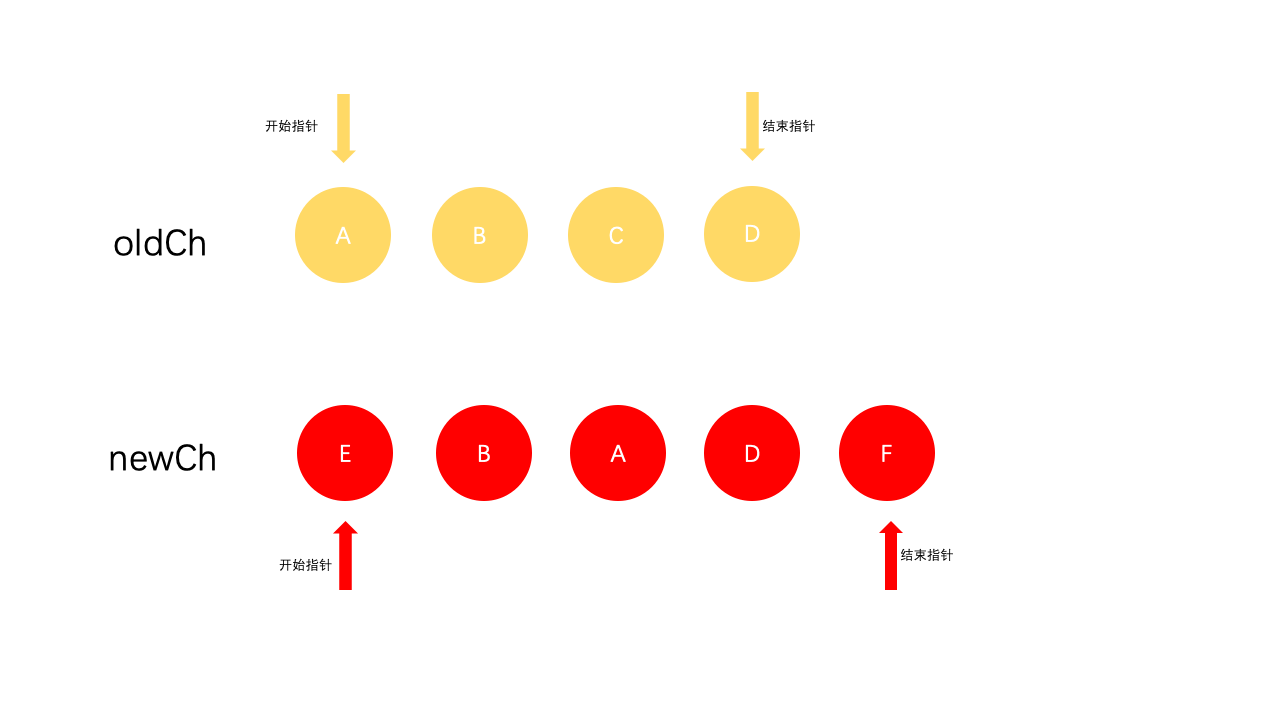

• oldCh和vCh各有两个头尾的变量StartIdx和EndIdx，它们的2个变量相互比较，一共有4种比较方式。如果4种比较都没匹配，如果设置了key，就会用key进行比较，在比较的过程中，变量会往中间靠，一旦StartIdx > EndIdx 表明oldCh和vCh至少有一个已经遍历完了，就会结束比较。

patch过程中涉及的操作DOM api

diff 我们会看到 nodeOps 相关的方法对真实 DOM 结构进行操作，nodeOps 定义在 src/platforms/web/runtime/node-ops.js 中，其为基本 DOM 操作,有一个是关于setStyleScope设置属性scoped的

export function createElement (tagName: string, vnode: VNode): Element {
  const elm = document.createElement(tagName)
  if (tagName !== 'select') {
    return elm
  }
  if (vnode.data && vnode.data.attrs && vnode.data.attrs.multiple !== undefined) {
    elm.setAttribute('multiple', 'multiple')
  }
  return elm
}
export function createElementNS (namespace: string, tagName: string): Element {
  return document.createElementNS(namespaceMap[namespace], tagName)
}
export function createTextNode (text: string): Text {
  return document.createTextNode(text)
}
export function createComment (text: string): Comment {
  return document.createComment(text)
}
export function insertBefore (parentNode: Node, newNode: Node, referenceNode: Node) {
  parentNode.insertBefore(newNode, referenceNode)
}
export function removeChild (node: Node, child: Node) {
  node.removeChild(child)
}
export function appendChild (node: Node, child: Node) {
  node.appendChild(child)
}
export function parentNode (node: Node): ?Node {
  return node.parentNode
}
export function nextSibling (node: Node): ?Node {
  return node.nextSibling
}
export function tagName (node: Element): string {
  return node.tagName
}
export function setTextContent (node: Node, text: string) {
  node.textContent = text
}
export function setStyleScope (node: Element, scopeId: string) {
  node.setAttribute(scopeId, '')
}

图解子节点diff

现在分别对oldS、oldE、S、E两两做sameVnode比较，有四种比较方式，当其中两个能匹配上那么真实dom中的相应节点会移到Vnode相应的位置，这句话有点绕，打个比方

• 如果是oldS和E匹配上了，那么真实dom中的第一个节点会移到最后
• 如果是oldE和S匹配上了，那么真实dom中的最后一个节点会移到最前，匹配上的两个指针向中间移动
• 如果四种匹配没有一对是成功的，分为两种情况
  • 如果新旧子节点都存在key，那么会根据oldChild的key生成一张hash表，用S的key与hash表做匹配，匹配成功就判断S和匹配节点是否为sameNode，如果是，就在真实dom中将成功的节点移到最前面，否则，将S生成对应的节点插入到dom中对应的oldS位置，S指针向中间移动，被匹配old中的节点置为null。
  • 如果没有key,则直接将S生成新的节点插入真实DOM（ps：这下可以解释为什么v-for的时候需要设置key了，如果没有key那么就只会做四种匹配，就算指针中间有可复用的节点都不能被复用了,没做到）

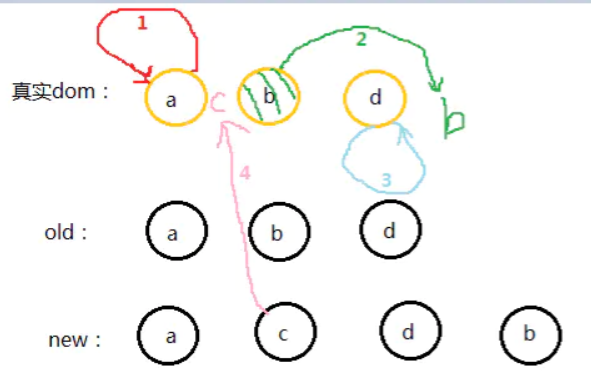

(假设old和new中的子节点都有key)

• 第一步
  oldS: a, oldE: d
  S: a, E: b
  oldS和S匹配，则将dom中的a节点放到第一个，已经是第一个了就不管了，此时dom的位置为：a b d

• 第二步
  oldS:b oldE:d
  S:c E:b
  oldS和E匹配上，将真实dom节点b移到最后，因为E中的b在最后位置，印证这句话:一旦能匹配上，则真实dom对应节点将会按照newE中的位置来，此时真实dom位置是 a d b

• 第三步
  oldS: d oldE: d
  S: c E: d
  oldS和E匹配上，位置不变 此时还是 a d b

• 第四步
  oldS++;
  oldE–;
  oldS > oldE;
  遍历结束，说明oldCh先遍历完。就将剩余的vCh节点根据自己的的index插入到真实dom中去，此时dom位置为：a c d b

这个匹配过程的结束有两个条件：

• oldS > oldE表示oldCh先遍历完，新节点多余老节点，那么就将多余的vCh根据index添加到dom中去（如上图）
• S > E表示vCh先遍历完，新节点少于老节点，那么就在真实dom中将区间为[oldS, oldE]的多余节点删掉

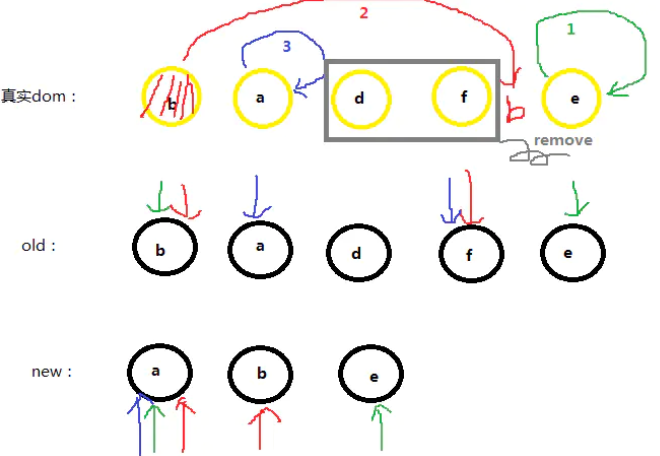

第二个例子模拟下diff过程

• 第一步
  oldS: b, oldE: e
  S: a, E: e
  oldE和E匹配，则将dom中的e节点放到最后一个，此时真实dom位置是 b a d f e

• 第二步
  oldS:b oldE:f
  S:a E:b
  oldS和E匹配上，将真实dom节点b移到倒数第二位，此时真实dom位置是 a d f b e

• 第三步
  oldS: a oldE: f
  S: a E: a
  oldS和S匹配上，位置不变 此时还是 a d f b e

• 第四步
  S ++;
  E –;
  S > E;
  遍历结束，说明Ch先遍历完。S > E表示vCh先遍历完，新节点少于老节点，那么就在真实dom中将区间为[oldS, oldE]的多余节点删掉,此时真实dom位置就是 a b e

当这些节点sameVnode成功后就会紧接着执行patchVnode(又回到前面的patchVnode方法了，递归咯)了，可以看一下上面的代码
就这样层层递归下去，直到将oldVnode和Vnode中的所有子节点比对完。也将dom的所有补丁都打好啦.DomDiff的过程更像是俩棵树的比较，每找到相同的节点，都会层层往下比较子节点，这才是真正的深度递归遍历比较的过程

参考

• 分析diff算法与虚拟dom（理解现代前端框架）
• vue3.0 diff算法详解(超详细)
• 深入剖析：Vue核心之虚拟DOM
• 详解vue的diff算法
